产品介绍：

格宾网又名石笼网，格宾网在中国一般被称作生态绿格网，在国外，这种产品被制作成一种名为“gabion”的结构箱体。格宾网是单词“gabion”的音译，简明英语词典中的解释是：篾筐，金属筐。

格宾网适用于高流速、冲蚀严重，岸坡渗水多之缓河岸。石笼属柔性结构，对于不均匀沉陷自我调整性佳。岸面多孔性，石材间之缝隙利于动物栖息，植物生长，水线以上之石笼面可利用客土袋植生绿化符合生态的考量及安全的要求。

特性

（1）经济。只需将石头装入笼子封口即可。

（2）施工简便，不需特殊技术。

（3）有很强的抵御自然破坏及耐腐蚀和抗恶劣气候影响的能力。

（4）可以承受大范围的变形，而仍不坍塌。

（5）笼子石头缝隙间的淤泥有利于植物生产，可与周围自然环境熔为一体。

（6）具有良好的渗透性，可防止由流体静力造成的损害。

（7）节约运输费用。可将其折叠起来运输，在工地上装配。

（8）进度快，利于赶工期：可多组同时施工，平行，流水作业。

材质

（1）镀锌钢丝：优质低碳钢丝，钢丝的直径2.0MM-4.0MM，钢丝的抗拉强度不少于380Mpa，钢丝的表面采用热镀锌保护，镀锌的保护层的厚度根据客户要求制作，镀锌量可达到300g/m2。

（2）锌-5%铝（10%铝）-混合稀土合金钢丝：（也叫高尔凡）钢丝，这是一种国际新兴的一种新材料，耐腐蚀性是传统纯镀锌的3倍以上，钢丝的直径可达1.0MM-3.0MM，钢丝的抗拉强度不少于1380Mpa。

（3）镀锌钢丝包塑：优质低碳钢丝，在钢丝的表面包一层PVC保护层，再编织成各种规格的六角网。这层PVC保护层将会大大增加在高污染环境中的保护，并且通过不同颜色的选择，使其能和周围环境融合。

（4）锌-5%铝（10%铝）-混合稀土合金钢丝包塑：在锌-5%铝-混合稀土合金钢丝的表面包一层PVC保护层。

规格型号：

生产流程：

原材料选取（盘条）——冷拔/镀锌/包塑——机器编织——人工剪切、组装——产品检验——包装运输。

施工说明：

1、清基

1.1根据设计要求及行业相关规范要求进行地基的清理；

1.2坡面整理工作包括坡面植被及其他杂物的清除以及±50mm内的平整。

1.3整坡后的坡比与设计坡比偏差不得大于3%。

1.4坡面含草根杂物的表土清除干净，垂直坡面60cm深度范围内的土样相对密度不小于0.9。

2、组装

2.1找一块有充足空间而又比较坚硬平整的地面，方便格宾垫的组装，注意又不影响到现场其它作业内容的实施；

2.2取出一个完整的格宾垫单元，校正弯曲、变形的部份，可用钳子拉或用脚踩整平，主要注意以下几个方面：格宾垫面板之间的折痕；格宾垫包装时对折产生的折痕；由于搬运过程中操作不当所产生的弯曲变形。

2.3立起隔板及前后面板，先用边缘钢丝延长部份固定住角点，每一竖直面板上端边缘在同一水平面上，隔板的两条竖直边沿及底部边沿要在同一竖直面上；

2.4绞合时注意按每间隔10－15cm双圈－单圈－双圈间隔进行绞合；（一般绞合一条0.5m长边所需钢丝长度为0.65m）

2.5隔板绞合时注意沿一条竖直线绞合，而且绞合后的隔板是在同一竖直面上；组装格宾垫的原则：形状规则、绞合牢固、所有竖直面板上边缘在同一水平面上并且盖板边缘能够与面板上端水平边缘绞合。

3、安装

3.1完成组装后，将格宾垫一个紧靠一个整齐地摆放在地面上；通过不绞合长边板，与相邻格宾垫套进，底板重叠来做成曲线或斜角；应把格宾垫依次排开并安装到位后方可进行装填。

4、装填

4.1为了避免单边装填所引起隔板弯曲变形，格宾垫需分层进行装填；

4.2用于装填的石头大小以100mm－250mm为宜，可以有5%的变化，但不得小于网孔尺寸（8×10cm）；

4.3考虑到石头的沉降，装填时应有50mm的超高，而且护垫内装填的石头需用人工摆放，尽量减少空隙率，并保证表面平整。

5、绞合盖子

5.1在盖上盖子之前，需对装填时造成弯曲的隔板进行校正，对已装填的石头进行平整。保证所有横向、纵向边缘在同一直线上、石头表面平整、不存在凹陷、凸起现象；

5.2铺上盖板，用剪好的1.3m长的钢丝将盖子边缘与边板边缘、盖板与隔板上边缘绞合在一起；

注意：

1、靠在一起的边板边缘以及盖板边缘一起绞合（有4条边）；

2、绞合时每间隔大约15cm单、双圈间隔绞，并且每根剪断钢丝绞合长度不超过1m（一般绞合1m长边缘用1.3m长钢丝）。

附：所有绞合钢丝的均为定量配置，施工时注意按要求节约使用钢丝，做好绞合钢丝的保管工作及尽量避免浪费性使用绞合钢丝

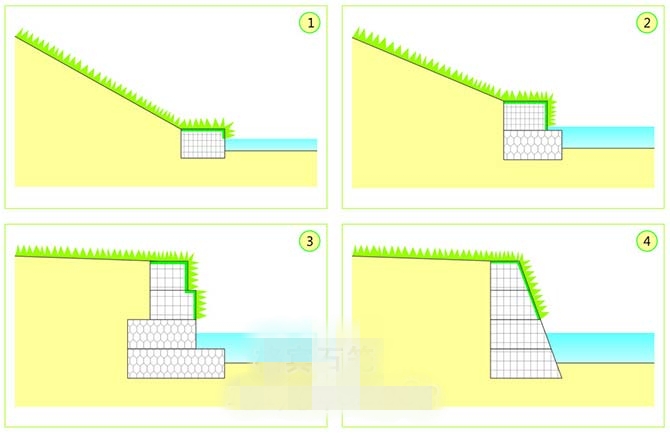

应用图解：
